Blitzfangstange
Die Blitzfangstange für Peilgeräte schützt RHOTHETA Peiler gegen direkten Blitzeinschlag. Durch spezielle Technologien wird die Reflektion elektromagnetischer Wellen und damit eine Beeinflussung der Peilgenauigkeit reduziert.
RT-800 Breit-Band VTS-Funkpeiler
Der RT-800 ist ein Funkpeilgerät für die stationäre Küstenüberwachung und Identifikation von Schiffen, die im VHF-Funkband senden. Die Peildaten vom Sender können mit Radar- und AIS-Informationen in einem VTS Leitstand verknüpft werden. Zwei oder mehr RT-800 Systeme an verschiedenen Standorten können genutzt werden, um eine exakte Schiffsposition durch Triangulation zu ermitteln. Der RT-800 kann einfach in eine vorhandene VTS Umgebung integriert werden.
Besondere Eigenschaften
• A-Klasse Gerät nach IALA Empfehlungen (IALA Guideline No. 1111)
• Bestes Preis/Leistungs-Verhältnis
• Dekodierung der Signale auf allen 19 Cospas-Sarsat Kanälen
• Peilung des Cospas-Sarsat Signals auf allen 19 Cospas-Sarsat Kanälen
• Volle manuelle Bedienbarkeit am Aufstellort zur Kalibrierung und Service
• Geringe Kosten, weil keine beweglichen Teile vorhanden sind
• Schnelle und kostengünstige Installation, da keine speziellen Hochfrequenzkabel benötigt werden
• Effektive Fernsteuerung via RS-232, Ethernet und LAN
• Einfache Installation durch extrem kompakte, robuste und leichte Peilantenne, die für maritime Wetterbedingungen ausgelegt ist
• Wartungsfrei, weil keine beweglichen Teile vorhanden sind
• Spezielle externe Blitzfangstange verfügbar
Technische Daten
|
Peilprinzip |
Doppler-Prinzip (3 kHz Umlauffrequenz) |
|
Peilgenauigkeit |
≤ 2° (RMS) |
|
Internal resolution |
1° |
|
Frequenzstabilität |
±2.0 ppm |
|
Frequenzbereich |
VHF Flugfunkband: 118.000 bis 124.000 MHz
Frequenzerweiterungen möglich siehe Zubehör |
|
Kanalraster |
VHF Air Band: 8.33 kHz
|
|
Scan / Monitor Mode: |
Monitoring:
|
|
Signalfilter |
Optional werden alle Notfrequenzen anhand von Notsignal-Modulation gefiltert (zur Vermeidung von Fehlalarmen). |
|
Cospas-Sarsat-Analyse |
Empfang und Auswertung des Cospas-Sarsat Datensignals (112 bzw. 144 Bit, 400 Baud, biphase L-phase moduliert, mit Bose-Chaudhuri-Hocquenghem Fehlertest / spezifiziert nach Cospas-Sarsat C/S T.001 Oktober 1999)
|
|
Peilbare Modulationen |
A3E, F3E, A2X (ELT-Modulation); Peilung weitestgehend unabhängig von der gewählten Modulation. |
|
Polarisation |
vertikal |
|
Polarisationsfehler |
≤ 5° bei 60° Feldvektor Drehung |
|
Verwirrungskegel |
ca. 30° zur Vertikalen |
|
Ansprechzeit |
≤ 50 ms typ. (bei entsprechender Feldstärke) |
|
Tastatur |
Frontfolie mit integrierter Tastatur und EL-Legenden-Hinterleuchtung |
|
TFT Grafik Display |
320 x 240 Pixel mit max. Helligkeit von ca. 450 cd/m2, kontinuierlich verstellbare oder automatische Helligkeitsregelung |
|
Betriebsspannung |
115 V bis 230 V ± 10 % AC,
|
|
Stromverbrauch |
0,5 bis 1 A |
|
Audio |
Interner Lautsprecher 4 W Line Out (verstellbar von 100mV pp bis 2000mV pp). |
|
Daten Schnittstellen |
Remote Control Channel 1 Audio: Ethernet LAN (RJ45)
|
|
Gewicht |
AU: ca. 5200 g
|
|
Betriebstemperatur |
DCU: -20 °C bis +60 °C
|
|
Peil Empfindlichkeit VHF Air Band |
≤ 4 µV/m / 2,5 µV/m typisch bei ±5° Peilwertschwankung |
|
Peil Empfindlichkeit VHF Marine Band, |
≤ 3 µV/m / 2 µV/m typisch bei ±5° Peilwertschwankung |
|
Peil Empfindlichkeit UHF Air Band |
≤ 6 µV/m / 4 µV/m typisch bei ±5° Peilwertschwankung |
|
Peil Empfindlichkeit COSPAS-SARSAT |
≤ 6 µV/m / 4 µV/m typisch bei ±5° Peilwertschwankung |
|
Peil Empfindlichkeit UHF FM-Band |
≤ 6 µV/m / 4 µV/m typisch |
|
Energieverbrauch |
30 W bei 230 V |
Zubehör
Optionale Frequenzband Erweiterungen
F1 VHF-Airband: 118,000 – 136,992 MHz
F2 VHF-Marineband: 137,000 – 224,995 MHz
F3 UHF-Airband: 225,000 – 399,975 MHz
F4 UHF-FM Band: 406,100 – 470,000 MHz
Die optionalen Frequenzband Erweiterungen können einzeln zum RT-500-M bestellt werden und erweitern so den Arbeitsbereich Ihres Peilgeräts.

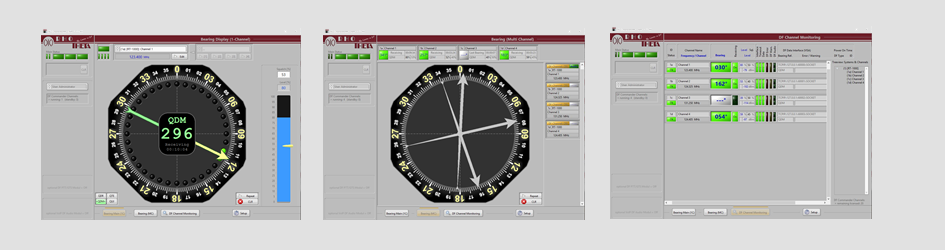

DF Commander Software
Der "DF Commander" dient zur Fernsteuerung und Überwachung von mehreren DF-Kanälen und DF-Systemen von einem Standard-PC. Diese Software ermöglicht die Visualisierung der Peildaten, wie Peilwinkel, Signalpegel und Frequenz des entsprechenden Kanals. Die einfache und bequeme Gestaltung der "Bearing Page" und die Möglichkeit, die Ausrichtung des Kompasses in Richtung der Tower-Fensteransicht anzupassen, macht die Arbeit des Controllers sehr komfortabel.
Darüber hinaus bietet die Software die Möglichkeit, gleichzeitig den Status aller angeschlossenen Kanäle zu überwachen, was auch für die technische Überwachung und Wartung des DF-Systems hilfreich ist.

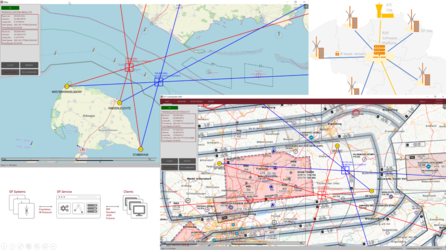

DF Commander MK2 Software
Die Software DF Commander MK2 ermöglicht die Fernsteuerung und Überwachung von Funkpeilsystemen. Außer der Darstellung der Peilergebnisse auf unterschiedlichen elektronischen Karten ist die Software in der Lage, Kreuzpeilungen auf unterschiedlichen Frequenzen zu berechnen. Peilungen, Kreuzpeilergebnisse und Statusinformation von Funkpeilsystemen werden über einen integrierten Server zur Verfügung gestellt. Funkpeilanlagen lassen sich ebenfalls über den gleichen Server einstellen und steuern. Somit ist die Software als DF Service zu verstehen.

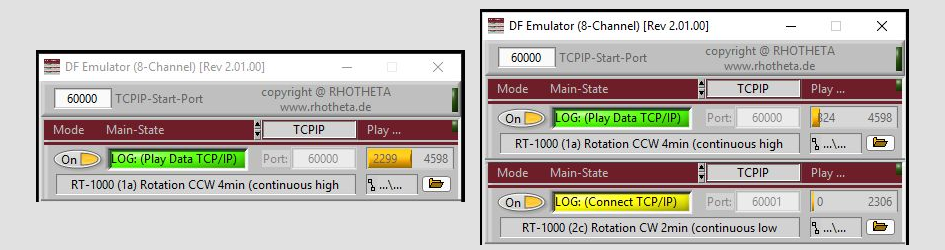

DF-Emmulator Software
Der "DF-Emulator" ist eine Software, die auf einem Windows PC ein Peilsystem emuliert, indem eine vorher aufgezeichnete Protokolldatei abgespielt wird. Dabei verwendet der DF-Emulator im einfachsten Fall den seriellen COM-Port des PCs, um die Daten über RS232 an einen anderen PC oder ein System zu übertragen, das die Peildaten anzeigt.
Diese Software ist für Projekte wie Peildaten Integration in Radardisplays oder anderen Karten und Kontrolldarstellungen geschaffen und soll die Arbeit der Integrateure erleichtern.

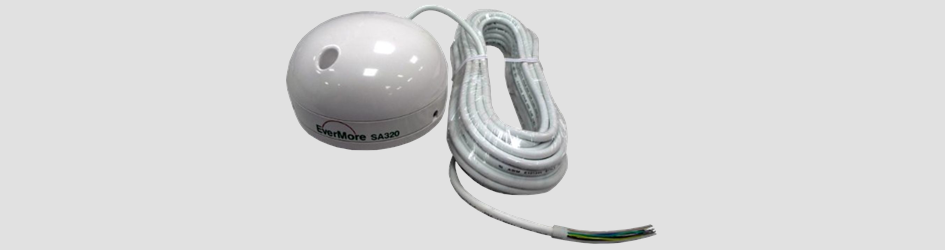

GPS UTC Zeitbasis
Durch die Verbindung des RT-800 mit einer GPS-mouse wird es möglich, Peildatenpakete die per LAN übertragen werden mit einem UTC Time Stamp zu versehen. Damit wird gewährleistet das man Peildaten verschiedener Peilanlagen synchronisiert darstellen kann und eine Triangulation zur Positionsbestimmung auf einer Karten Software wird möglich.
Bilder
Anwendungen
Vessel Traffic Service (VTS)
Küstenüberwachung
