Peilverfahren
|
Doppler-Prinzip (3kHz Umlauffrequenz)
|
|
Peilgenauigkeit
|
≤ 5° (RMS)
|
|
Interne Auflösung
|
1°
|
|
Frequenzstabilität
|
±2.0 ppm
|
|
Empfangskanäle
|
8 (vier davon sind in der Frequenz frei einstellbar)
|
|

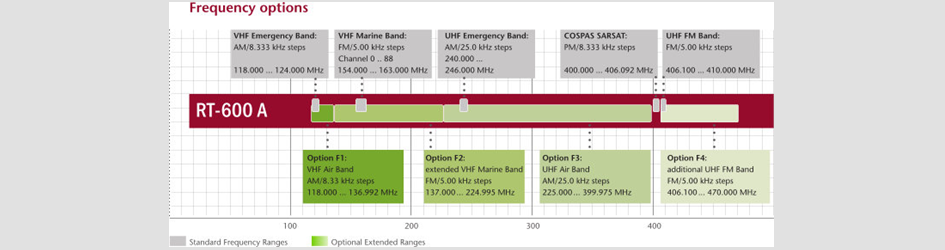

Frequenzbereich SAR
|
VHF Airband : 118.000 bis 124.000 MHz
VHF Marine Band: 154.000 bis 163.000 MHz
UHF Air Band: 240.000 bis 246.000 MHz
COSPAS-SARSAT: 400.000 bis 406.092 MHz
UHF FM-Band: 406.100 bis 410.000 MHz
|
|
Scanbetrieb
|
Beim Empfang des Cospas/Sarsat Signals auf 406,025 MHz können zusätzlich die Notfrequenzen 121,500 MHz und 243,000 MHz überwacht werden.
|
|
Cospas/Sarsat Auswertung
|
Empfang und Auswertung des CP/Sarsat Datensignals (112 bzw. 144 Bit, 400 Baud, biphase L phasenmoduliert, mit Bose-Chaudhuri-Hocquenghem-Fehlerüberprüfung / spezifiziert nach Cospas/Sarsat C/S T.001 Oktober 1999)
|
|
Peilbare Modulationsarten
|
A3E, F3E, A3X (ELT-Modulation)
Peilung ist weitgehend modulationsunabhängig
|
|
Polarisation
|
Vertikal
|
|
Polarisationsfehler
|
≤ 5° bei 60° Feldvektordrehung
|
|
Verwirrungskegel
|
ca. 30° gegen die Vertikale
|
|
Ansprechzeit
|
≤ 50 ms typ
|
|

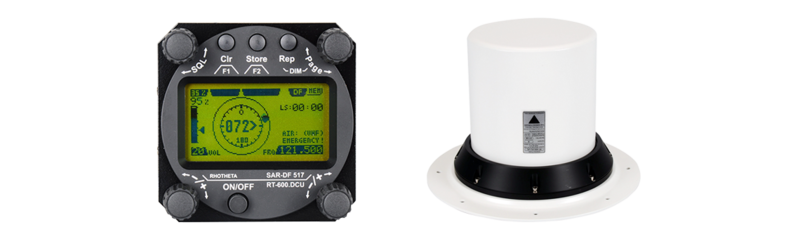

LC-Grafik-Display
|
128x64 Punkte, supertwist/transflective, erweiterter Temperaturbereich, dunkelblaue Anzeige auf gelb-grünem Hintergrund, hintergrundbeleuchtet, stufenlose (exponentielle) Helligkeitsregelung
|
|
Betriebsspannungsbereich
|
12 V bis 35 V DC
|
|
Stromaufnahme
|
LCD-Hintergrundbeleuchtung Off: max. 350 mA (12 V DC) / 200 mA (24V DC)
LCD-Hintergrundbeleuchtung 100%: max. 600 mA (12 V DC) / 300mA (24V DC)
|
|
Schnittstellen
|
Remote Control: RS-232
Legend Dimming: Analogue 1,5 to 28 V
Night Status Line: Discrete, low-active
NVG Status Line: Discrete, low-active
ARINC 429: auf Anfrage
|
|
Serielle Schnittstelle RS232
|
(9600 Baud, 8 Datenbits, 1 Stoppbit, keine Parität)
|
|
Betriebstemperaturbereiche
|
DCU: -20°C bis +55°C / kurzzeitig +60°C
AU: -40°C bis +60°C
|
|
Schutzart
|
DCU: non
AU: IP 67
|
|
Gewichte
|
DCU: 250g
AU: 2000g
|
|
Abmessungen
|
DCU: 82mm x 82mm x 43mm (Breite x Höhe x Tiefe)
AU: ∅ 270mm x 185mm
|
|

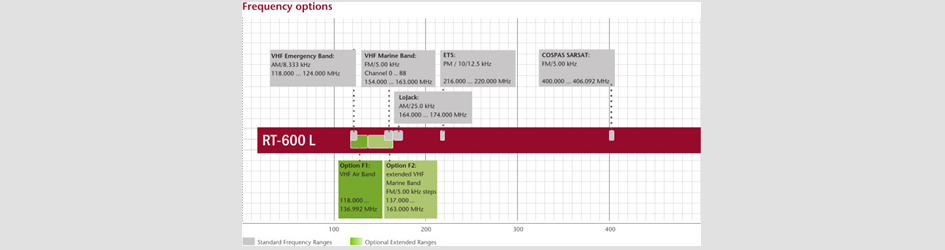

Frequenzbereich LE
|
VHF Airband: 118.000 bis 124.000 MHz
VHF Marine Band: 154.000 bis 163.000 MHz
LoJack: 164.000 bis 174.000 MHz
ETS: 216.000 bis 220.000 MHz
COSPAS-SARSAT: 400.000 bis 406.092 MHz
|
|
Peil Empfindlichkeit VHF Air Band
|
≤ 6 µV/m / 4 µV/m typisch bei ±5° Peilwertschwankung
|
|
Peil Empfindlichkeit VHF Marine Band
|
≤ 5 µV/m / 2,5 µV/m typisch bei ±5° Peilwertschwankung
|
|
Peil Empfindlichkeit LoJack
|
≤ 5 µV/m / 2 µV/m typisch bei ±5° Peilwertschwankung
|
|
Peil Empfindlichkeit ETS
|
≤ 6 µV/m / 4 µV/m typisch bei ±5° Peilwertschwankung
|
|
Peil Empfindlichkeit COSPAS-SARSAT
|
≤ 15 µV/m / 8 µV/m typisch bei ±5° Peilwertschwankung
|
|
Peil Empfindlichkeit UHF FM-Band
|
≤ 15 µV/m / 6 µV/m typisch
|
|
Lager Temperaturbereich
|
DCU: -30°C bis +80°C
AU: -55°C bis +80°C
|
|
Peil Empfindlichkeit UHF Airband
|
≤ 10 µV/m / 6 µV/m typisch bei ±5° bearing fluctuation
|
