RT-400 Mobiler Breitband Peiler

• Spezifikationen
• Zubehör
• Downloads
• Bilder
• Anwendungen
• Referenzen

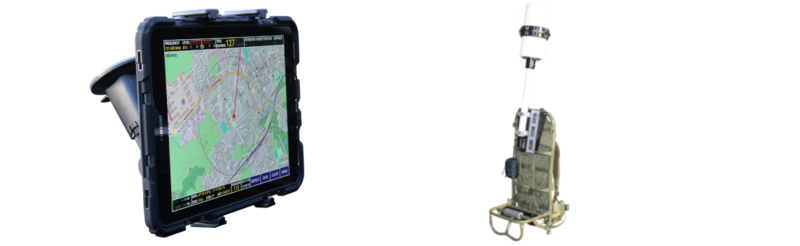

Der RT-400 ist ein tragbares Funkpeilsystem, das für Rettungseinsätze (SAR), Polizeieinsätze und zur Lokalisierung von Störsendern entwickelt wurde. Die Breitbandigkeit des Systems erlaubt es alle Frequenzen im Bereich von 118 bis 470 Mhz inklusive aller darin enthaltener Notfall Frequenzen zu Peilen. Darunter fallen z.B. 121.5 MHz, 243MHz und 406 MHz (Cospas-Sarsat). Das Peilsystem wird durch ein Tablet mit Kompass und GPS unterstützt, auf der die Anzeigesoftware „DF-Scout“ die erhaltenen Peildaten auswertet und anzeigt. Das beinhaltet die Anzeige von Peilstrahlen auf einer Kartendarstellung sowie die Lokalisierung des Senders durch Triangulation.
Falls ein Cospas-Sarsat Signal Decodiert werden kann wird die Sender Position, das true bearing und die Distanz zum Ziel ebenfalls auf der Karte abgebildet. Das Auffinden von Cospas-Sarsat Sendern wird durch einen speziellen SAR Scan Algorithmus erleichtert, dieser erkennt den benutzten Cospas-Sarsat Kanal selbstständig und scannt nach Signalen auf der Notfallfrequenz 121.5 MHz zwischen den CS sendepulsen. Die Antenne kann mittels einer Fahrzeugbefestigung auf Fahrzeugdächern angebracht werden oder im Tragegestell zu Fuß mitgeführt werden. Das erlaubt eine such im Fahrzeug bis das Gelände dafür unzugänglich geworden ist und zu Fuß fortgeführt werden muss mit derselben Peilantenne. Durch sein geringes Gewicht, das komfortable Tragegestell und der Wireless Kommunikation zwischen Antenne und Tablet ist eine einfache und intuitive Handhabung gewährleistet. Das robuste und Wassergeschützte System ist für raue Bedingungen im Freien wie geschaffen.

Besondere Eigenschaften

• Mobiles Funkpeilsystem für Rettungseinsätze, Polizeieinsätze und zum Aufspüren von Störsendern
• Breitband Peilung im Frequenzbereich von 118 bis 470 MHz
• Alle relevanten Notfallfrequenzen wie 121.5 MHz, 243 MHz und Cospas-Sarsat (406 MHz) vorhanden
• Peilwertanzeige auf einer “Moving Map” und Sender Triangulation vorhanden
• Dekodierung von Cospas-Sarsat Nachrichten und Positionsausgabe auf der
• Intelligenter SAR Scan Algorithmus bei dem bis zu 4 weitere Frequenzen zwischen den Pulsen überwacht werden
• Anzeige der eigenen Wegstrecke und Definition von Wegpunkten möglich
• Fahrzeughalterung und Tragegestell um im schweren Gelände den Einsatz fortführen zu können
• Das System ist vor Wasser geschützt und für raue Bedingungen im Freien geschaffen
• Einfache Handhabung durch geringes Gewicht, komfortables Tragegestell und einer kabellosen Antennen/Tablet Verbindung.

Zubehör

ALGIZ RT8 (Handheld)

BS: Android 9.0
Bildschirmgröße: 8''
Bildschirm Auflösung: 1920x1200 pixel
Betriebstemperatur: -20°C bis 60°C
IP67

RUGGON SOL PA501

BS: Android 9.0
Bildschirmgröße: 10.1''
Bildschirm Auflösung: 1920x1200 pixel
Betriebstemperatur: -20°C to 60°C
IP65

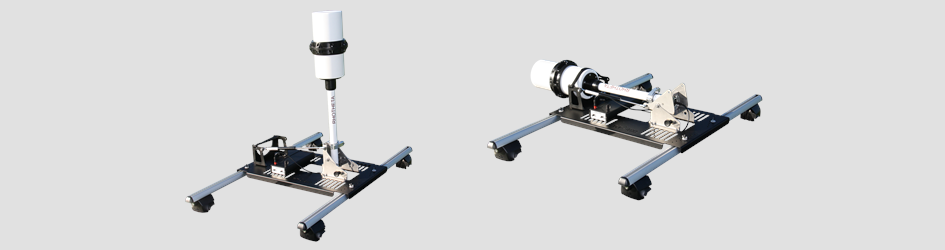

Dachhalterung

Die Dachgepäckträger Halterung ermöglicht es den RT-400 auf nahezu jedem herkömmlichen Dachgepäckträger zu montieren. Damit erweitert sich die Reichweite für Rettungseinsätze enorm.

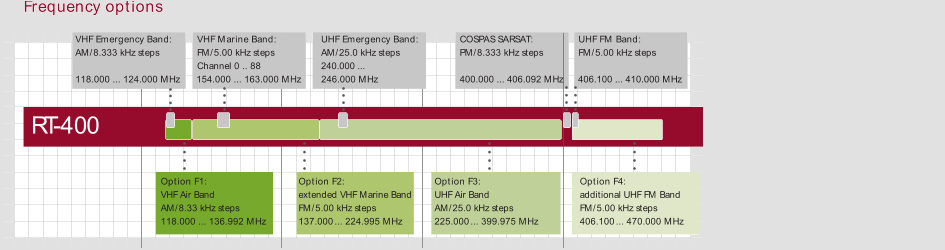

Optionale Frequenzband Erweiterungen

F1 VHF-Airband: 118,000 – 136,992 MHz
F2 VHF-Marineband: 137,000 – 224,995 MHz
F3 UHF-Airband: 225,000 – 399,975 MHz
F4 UHF-FM Band: 406,100 – 470,000 MHz

Die optionalen Frequenzband Erweiterungen können einzeln zum RT-500-M bestellt werden und erweitern so den Arbeitsbereich Ihres Peilgeräts.

Bilder

CAP-Car-2.png Flo2-gespiegelt-original-2.png IMG_2653-3-BEST.png Standard-Transport.png Standard_active.png

Anwendungen

Search and Rescue (SAR)

Referenzen

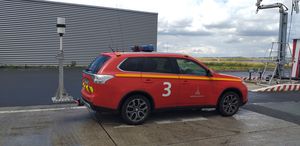

DGAC - Aviation Civile
