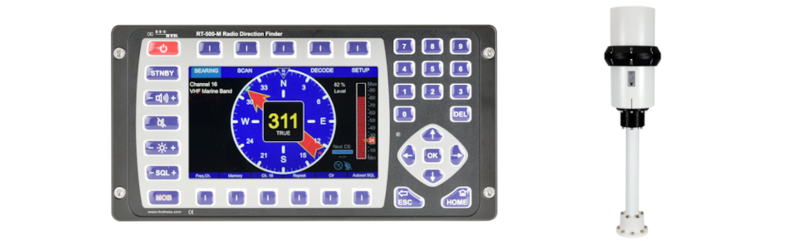

RT-500-M Breitband Funk-Peilsystem von RHOTHETA

Besondere Eigenschaften

• Universelles Breitband-Peilgerät: VHF-Flug- und -Seefunkband, UHF-Flugfunkband, Cospas-Sarsat-Frequenz
• Automatisches Überwachen der Notfrequenzen während der Arbeit auf anderen Frequenzbändern
• Peilung von schwachen bzw. weit entfernten Signalen dank hoher Empfangsempfindlichkeit
• Hohe Peilgenauigkeit, präzise und stabile Anzeige
• Systemfähig und fernsteuerbar durch LAN-, NMEA-, RS-422- und RS-232-Schnittstelle
• Optimiert für den Einsatz auf See: robustes Design, Anzeige und Antenne wasserdicht (IP 67)
• Kompaktes Breitband-Antennensystem (Patent DE 4421759 C1)
• Grafisches TFT-Farbdisplay, besonders lichtstark (450 cd)
• Abgesetztes Bediengerät für den Außenfahrstand mit allen Bedien- und Anzeigefunktionen
• Vollständige Beleuchtung mit automatischer umgebungslichtabhängiger Dimmung

Technische Daten

Peilprinzip	Doppler-Prinzip (3 kHz Umlauffrequenz)
Peildarstellung	Relative Peilung und Nordbezogene Peilung (wenn externe Kursdaten verfügbar)
Peilgenauigkeit	≤ 5° (RMS)
Auflösung	1°
Frequenzstabilität	±2,0 ppm
Standard Frequenzbereich	VHF Flugfunkband: 118,000 bis 124,000 MHz VHF Seefunkband: 154,000 bis 163,000 MHz (Kanal 0 bis 88, Meer & Küste) UHF Flugfunkband: 240,000 bis 246,000 MHz Cospas/Sarsat: 400,000 bis 406,092 MHz UHF-FM Band: 406,100 bis 410,000 MHz Frequenzerweiterungen möglich siehe Zubehör
Frequenz Optionen	F1 VHF-Airband: 118,000 – 136,992 MHz F2 VHF-Marineband: 137,000 – 224,995 MHz F3 UHF-Airband: 225,000 – 399,975 MHz F4 UHF-FM Band: 406,100 – 470,000 MHz
Kanalraster	VHF Air Band: 8,33 kHz VHF Marine Band: 5/25 kHz UHF Air Band: 25 kHz COSPAS-SARSAT: 8,33 kHz UHF FM-Band: 5 kHz
Scanning / Monitor Modi	Monitoring: Während dem normalen Betrieb werden 4 zusätzliche Frequenzen kontinuierlich überwacht. (Notfrequenzen 121,500; 243,000 und zwei frei wählbare Frequenzen). Standby: Im Standby Mode werden die Notfrequenzen, die Cospas/Sarsat und eine frei wählbare Frequenz überwacht.
Selektiver Squelch	Löst einen Alarm nur dann aus, wenn ein Notsignal erkannt wird. Dies dient zur Vermeidung von Fehlalarmen.
Cospas/Sarsat Analyse	Empfang und Auswertung des Cospas/Sarsat Datensignals (112 bzw. 144 bit, 400 baud, biphase L-phase moduliert, mit Bose-Chaudhuri-Hocquenghem Fehlertest / spezifiziert nach Cospas/Sarsat C/S T.001 Oktober 1999) Anzeige des Dateninhalts (Mode, Land, GPS-Koordinaten)
Peilbare Modulationen	A3E, F3E, A3X (ELT-Modulation) Peilung weitestgehend unabhängig von der benutzten Modulation.
Polarisation	Vertikal
Polarisationfehler	≤ 5° bei 60° Feldvektordrehung
Ansprechzeit	≤ 50 ms typ. (bei entsprechender Feldstärke)
Tastatur	Frontfolie mit integrierter Tastatur und EL-Legenden-Hinterleuchtung
TFT Grafik-Display	320 x 240 Pixel mit max. Helligkeit von ca. 450 cd/m², Kontinuierlich verstellbare oder automatische Helligkeitsregelung.
Betriebsspannung	12 V bis 30 V DC
Stromverbrauch	2,5 A
Audio	Externer Lautsprecher 4 W (4 Ohm, 8 Ohm) Line Out (einstellbar von 100 mV_pp bis 2000 mV_pp)
Daten Schnittstellen	NMEA Bus (RS422 und RS232) Tochteranzeige (RJ-45)
Gewicht	DCU: ca. 1200g (2,7 lbs) AU: ca. 5200 g (11,7 lbs)
Betriebstemperaturbereich	DCU: -20°C bis +60°C AU: -40°C bis +60°C
Schutzart	IP 67
Peilempfindlichkeit VHF Airband	≤ 4 µV/m / 2,5 µV/m typisch bei ±5° Peilwertschwankung
Peilempfindlichkeit VHF Maineband	≤ 3 µV/m / 2 µV/m typisch bei ±5° Peilwertschwankung
Peilempfindlichkeit UHF Airband	≤ 6 µV/m / 4 µV/m typisch bei ±5° Peilwertschwankung
Peil Empfindlichkeit COSPAS-SARSAT	≤ 6 µV/m / 4 µV/m typisch bei ±5° Peilwertschwankung
Peil Empfindlichkeit UHF FM-Band	≤ 6 µV/m / 4 µV/m typisch bei ±5° Peilwertschwankung

Zubehör

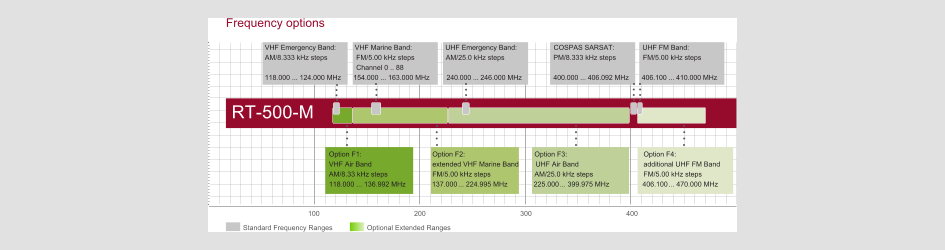

Optionale Frequenzband Erweiterungen

F1 VHF-Airband: 118,000 – 136,992 MHz
F2 VHF-Marineband: 137,000 – 224,995 MHz
F3 UHF-Airband: 225,000 – 399,975 MHz
F4 UHF-FM Band: 406,100 – 470,000 MHz

Die optionalen Frequenzband Erweiterungen können einzeln zum RT-500-M bestellt werden und erweitern so den Arbeitsbereich Ihres Peilgeräts.

DC/DC Konverter

Der DC/DC Konverter verhindert eine Beschädigung der Peilanlage durch Spannungsspitzen die z.B. beim Anlassen der Schiffsmotoren erzeugt werden.

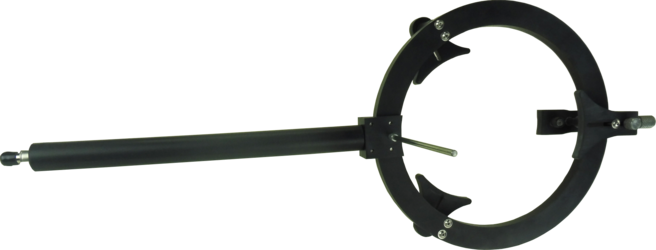

Antennen Messring

Der Ramptester bietet jedem Integrator/Installateur das Ideale Werkzeug um die Funktion des RT-500-M Peilgerätes zu überprüfen.

Optionale Kanal Scan Funktion F5

Mit der Erweiterung F5 fügen Sie einen schnellen Kanal Scan (innerhalb max. 2 sec) dem Gerät hinzu. Dabei sind bis zu acht frei wählbaren Frequenzen/Kanälen in einem Scan Zyklus programmierbar.
