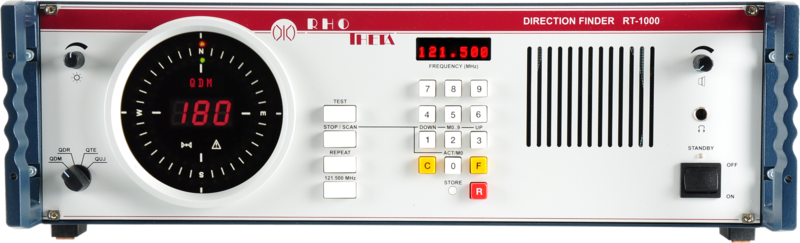

RT-1000 VHF Funkpeilsystem (VDF) für ATC und VTS

Der "DF Commander" dient zur Fernsteuerung und Überwachung von mehreren DF-Kanälen und DF-Systemen von einem Standard-PC. Diese Software ermöglicht die Visualisierung der Peildaten, wie Peilwinkel, Signalpegel und Frequenz des entsprechenden Kanals. Die einfache und bequeme Gestaltung der "Bearing Page" und die Möglichkeit, die Ausrichtung des Kompasses in Richtung der Tower-Fensteransicht anzupassen, macht die Arbeit des Controllers sehr komfortabel.

Darüber hinaus bietet die Software die Möglichkeit, gleichzeitig den Status aller angeschlossenen Kanäle zu überwachen, was auch für die technische Überwachung und Wartung des DF-Systems hilfreich ist.

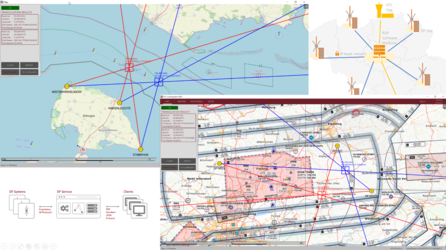

Die Software DF Commander MK2 ermöglicht die Fernsteuerung und Überwachung von Funkpeilsystemen. Außer der Darstellung der Peilergebnisse auf unterschiedlichen elektronischen Karten ist die Software in der Lage, Kreuzpeilungen auf unterschiedlichen Frequenzen zu berechnen. Peilungen, Kreuzpeilergebnisse und Statusinformation von Funkpeilsystemen werden über einen integrierten Server zur Verfügung gestellt. Funkpeilanlagen lassen sich ebenfalls über den gleichen Server einstellen und steuern. Somit ist die Software als DF Service zu verstehen.

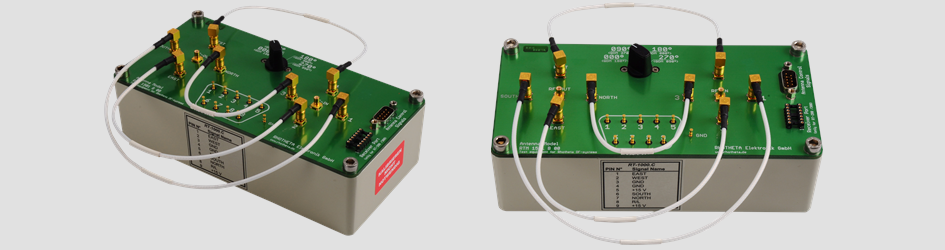

Das Antennenmodell simuliert die Funkpeil - Antenne. Ist das Antennenmodell an einen Signalgenerator angeschlossen, liefert es ein Signal wie eine DF-Antenne unter perfekten Bedingungen. Es simuliert die Signalwinkel 0 °; 90 °; 180 ° oder 270 ° an seinem HF-Ausgang;
Das Antennenmodell ist ein sehr nützliches Gerät zur Wartung des DF-Systems.

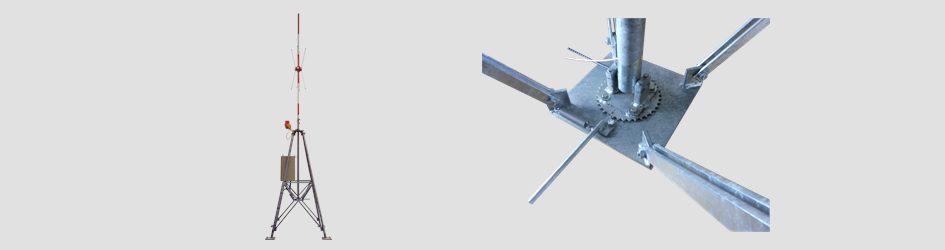

Bei dem gelieferten Antennenmast handelt es sich um einen speziell für das Dopplerantennensystem RTA 1300 entwickelten Gittermast, der zu Montage- und Wartungsarbeiten ein Kippen und Drehen der Antenne ermöglicht. Der Mast wird im zerlegten Zustand geliefert, und muss nach dem Zusammenbau auf einem geeigneten Fundament befestigt und geerdet werden. Mit zum Lieferumfang gehört ein wasserdichter Installationskasten, in dem die Empfangseinheit und die Datenfernübertragung untergebracht werden können. Sämtliche Mastteile und Schraubverbindungen sind feuerverzinkt bzw. aus rostfreiem Edelstahl.

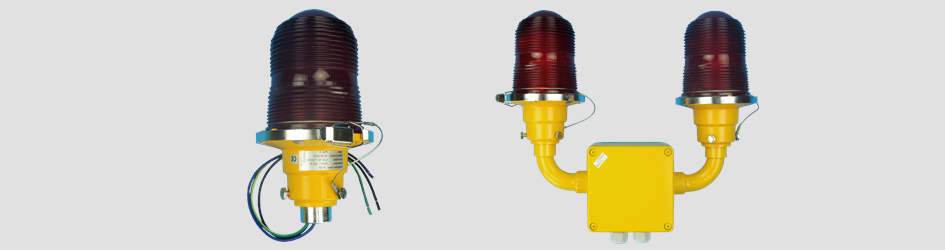

Die Hindernisbefeuerung ist ein optionales Sicherheitszubehör für den RT-1000 Antennenmast. Es gibt zwei bestellbare Varianten, Einzel Hindernisbefeuerung und Doppel Hindernisbefeuerung. Beide Varianten sind für die Montage am RT-1000 Antennenmastes vorgesehen.

Die Einzel Hindernisbefeuerung ist eine einfache Konstruktion, die eine Glühbirne in seinem Gehäuse und einen entsprechenden Einbaurahmen enthält.

Die doppelte Hindernisbefeuerung ist eine Konstruktion mit zwei Leuchten, die eine identische Struktur wie das Single-Hindernislicht haben. Während die erste Lampe in Betrieb ist (Betriebslampe), befindet sich die zweite Lampe im Standby (Bereitschaftslampe). Bei Ausfall der Betriebslampe wird die Standby-Lampe automatisch eingeschaltet. Außerdem beinhaltet die Konstruktion die Anschlussbox IP 64 und den dazugehörigen Montagerahmen.

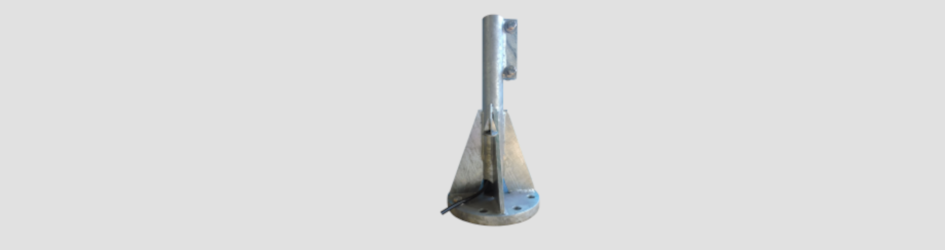

Der Antennen Mastflansch ermöglicht die Installation der RT-1000 Antenne auf jeder Konstruktion. CAD Zeichnungen für eine Integration sind auf Anfrage erhältlich.

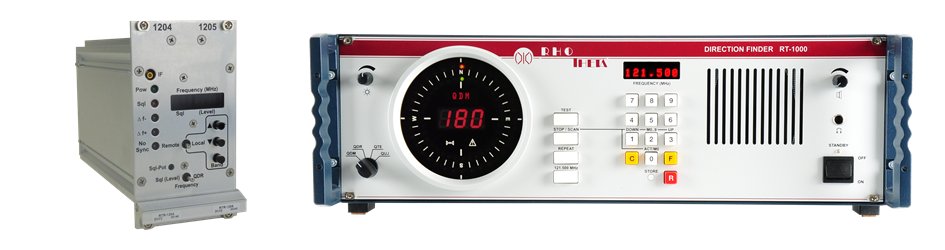

Das Peilsystem kann mit einem zusätzlichen Empfängermodul und einem zusätzlichen Controller bestückt werden. Auf diese Weise können zwei Arbeitsplätze auf verschiedenen Frequenzen simultan mit dem System arbeiten.

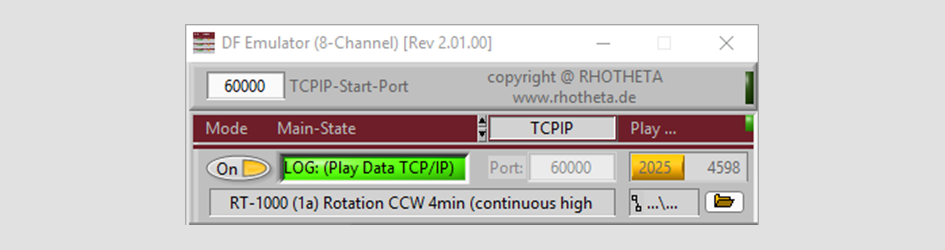

Der "DF-Emulator" ist eine Software, die auf einem Windows PC ein Peilsystem emuliert, indem eine vorher aufgezeichnete Protokolldatei abgespielt wird. Dabei verwendet der DF-Emulator im einfachsten Fall den seriellen COM-Port des PCs, um die Daten über RS232 an einen anderen PC oder ein System zu übertragen, das die Peildaten anzeigt.
Diese Software ist für Projekte wie Peildaten Integration in Radardisplays oder anderen Karten und Kontrolldarstellungen geschaffen und soll die Arbeit der Integrateure erleichtern.

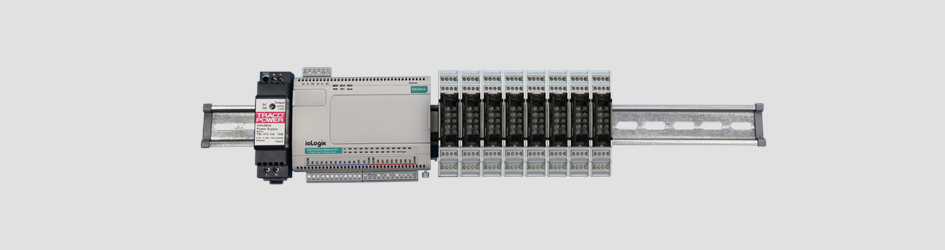

Das SNMP-Modul ist eine optionale Hardware, die eine Fernfehlerüberwachung von RHOTHETA RT-1000-Peilsystemen über das Simple Network Management Protocol ermöglicht.
